1、行业背景

国际：

1905年世界上第一台电极锅炉在欧洲出现，电压等级限制在2KV以下；

1920年代，瑞士公司发明了浸没式电极锅炉，控制精度大幅度提高，采用高电压（6-15KV）直接供电，称为高压电极锅炉；

1970-1980年欧美核电站建设进入高峰期，电极蒸汽锅炉由于清洁环保，安全度高，被核电行业普遍接受。

2、产品概述：

我公司高电压电极锅炉引进俄罗斯技术，采用浸没式电极设计；工作电压为10KV和6.3KV.锅炉利用高热阻性和选择性的电解质工作，直接将电能转换为热能产生热水或蒸汽。

锅炉简介：

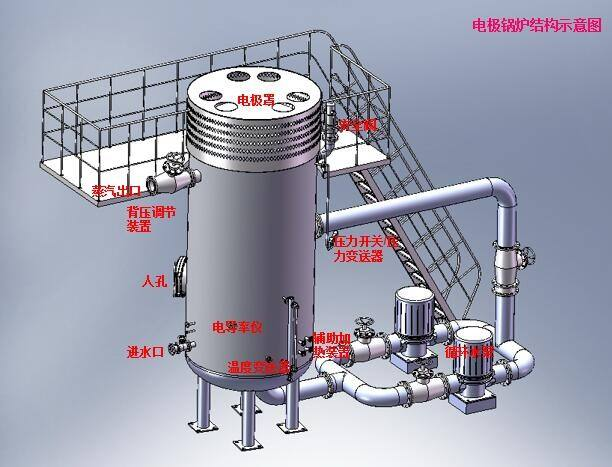

电极锅炉本身分成两大部分：内部喷射循环管路和换热循环管路。对于用户来讲，电极锅炉的热水或蒸汽输出和普通电锅炉一样，接入输出输入端口即可。

电极锅炉是通过内部喷射循环管路把锅炉下部的“冷水”由循环泵打入锅炉的中心筒，并经中心筒侧面的喷水孔喷射至电极，经高压电直接加热喷射的水流。如此循环往复不断加热，提升水温。加热功率大小可通过无极调节循环的水量来实现，即变频调节循环水泵的频率。

由于“纯净”的水是不导电的，因此循环的水应加入一定的电解质，提高水的导电率。根据检测到的锅炉炉水的电导率，与目标值进行对比，确定是否添加电解质；或者排放高浓度的炉水，添加新的“纯净”水。

热水电极锅炉通过单独设置的换热循环管路和换热装置把锅炉内部“高温炉水”的热量换热输出。锅炉出口热水的温度可根据用户需求调节

3、热工参数：

将电能100%转化成热能，热效率：≥ 99.5%，实测锅炉热效率为 99.7%，寿命期内系统热效率 ≥98%。

(1)热水锅炉可为用户提供最高150℃热水，整个系统简洁，占地面积小；出水温度范围：85℃~150 ℃；额定压力0.09-1.6MPa

单台锅炉热功率范围为2MW~20MW。

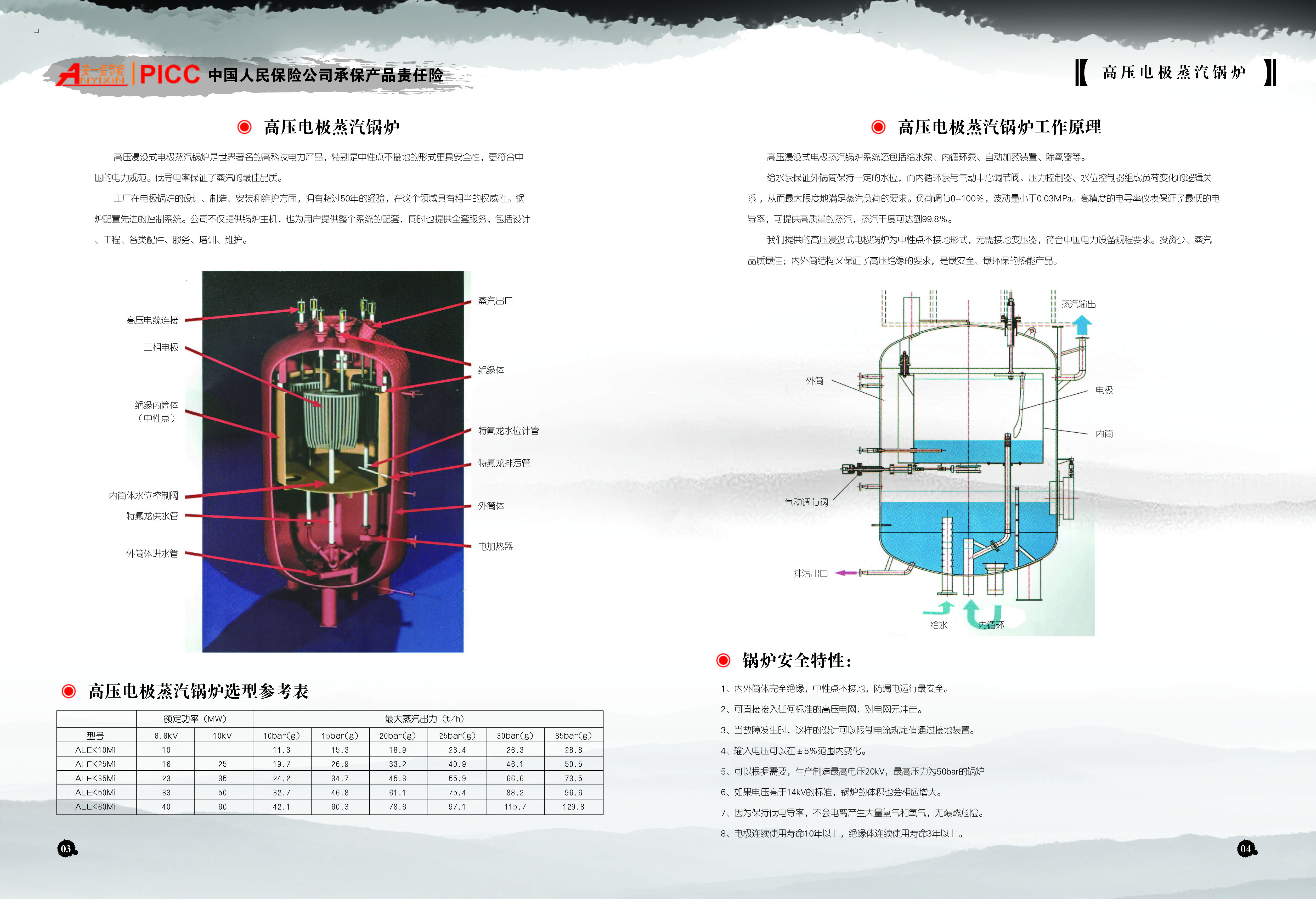

(2)蒸汽锅炉可为用户提供饱和蒸汽，额定压力0.1-2.5MPa

整个系统简洁，占地面积小；饱和蒸汽温度范围：104℃~225 ℃；

单台锅炉热功率范围为2MW~20MW。

4、工作原理

与电阻电锅炉对比

5、性能特点

（1）经济环保

突破了低压（380V）供电技术的瓶颈，直接将高压电源（6.3KV、10KV）接入锅炉做功，节省了用户再使用常规电阻锅炉必须投入变压器、高低压柜、低压电器、电力施工等配套项目上的大量资金；

减少燃料管道、节能器和排放控制设备等需求；

与热交换器连接，节约水处理成本；

全自动运行，节约人力成本；充分利用部分地区电价优势，经济实惠；

电能直接转换为热能，全程无污染零排放；运行时非常安静，无噪音污染。

（2）高效节能

控制水的电导率，炉水直接导电产生热量，将电能100%转化为热能；几乎无热损失；热效率高达99.5%以上；

供热系统：冷启动状态下，仅需8-10分钟能全面供热；

热启动状态下，仅需1分钟能全面供热；

产品工作寿命长；

（3）安全可靠

无燃烧过程，锅炉壳体接地，无漏电危险；

在操作运行中当锅炉缺水时，电流通路消失，不产生类似常规 锅炉因缺水导致的干烧的现象；

无需在锅炉筒体内涂铁氟龙层（材料会随时间剥落）来防止拉弧；

电极锅炉自投产使用到现在，无任何安全事故。锅炉设计寿命超过60年，维护和保养成本低，同时能保证优良的工作状态。

（4）灵活适配

可与一个或多个热交换器，热储蓄系统连接组成一个整体的供热系统

（5）工艺流程

①设计：产品设计由俄罗斯ALEK公司指导完成；我公司与清华大学合作，结合我国锅炉法规标准及规范对其进行设计开发；我公司具有20多年供热系统设计和运行管理经验；

②原装进口的核心部件（电极、隔离盾、升降机构）；先进的制造工艺成套进口机械自动化加工设备；严格按照国家标准制造。

③质量保证

ISO9001质量管理体系

ISO14001环境管理体系

OHSAS18001职业健康安全管理体系

公司拥有完善的检验体系、精细的检测室

④安装调试

由俄罗斯ALEK公司现场技术支持；有适用于中国市场的操作手册

按照国家的标准规范，与客户无缝对接。

⑤功率调节

蒸汽锅炉通过调节锅炉内筒的水位，蒸发量在0%-100%范围内比例调节；蒸汽干度高；热水锅炉

通过控制保护盾调节电极和零位电极的接触面， 改变锅炉功率；真正做到5-100%全比例调节；

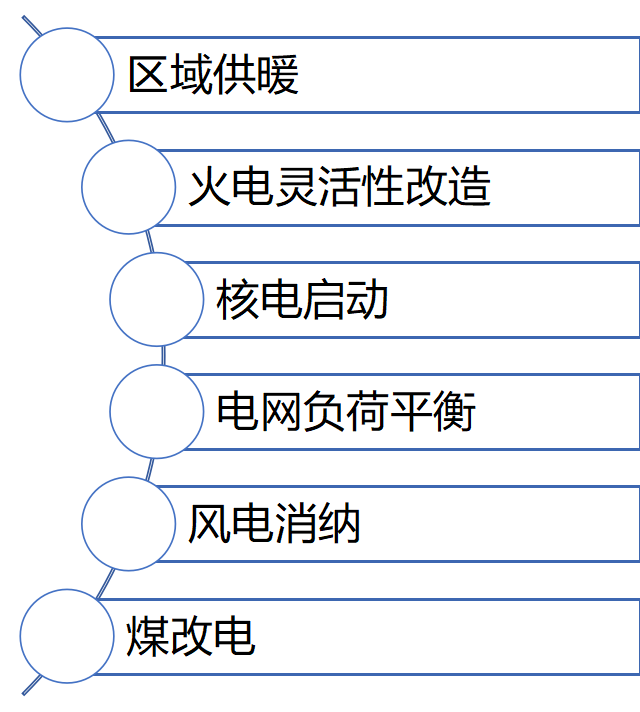

6、应用场景

①作为印染、食品、医院、制衣、制药、酒厂、建材、造船等企业提供生产用高品质的蒸汽及高温热水。

可以用作大面积、区域性的替代燃煤锅炉进行城市供热。

可以利用夜间的低谷电蓄热，作为风电和太阳能发电企业的调峰锅炉、平衡电网供电，消纳多余电力，并对周边地区供热。

②应用条件：在国家水力发电、风力发电资源丰富的区域

③未来发展方向
