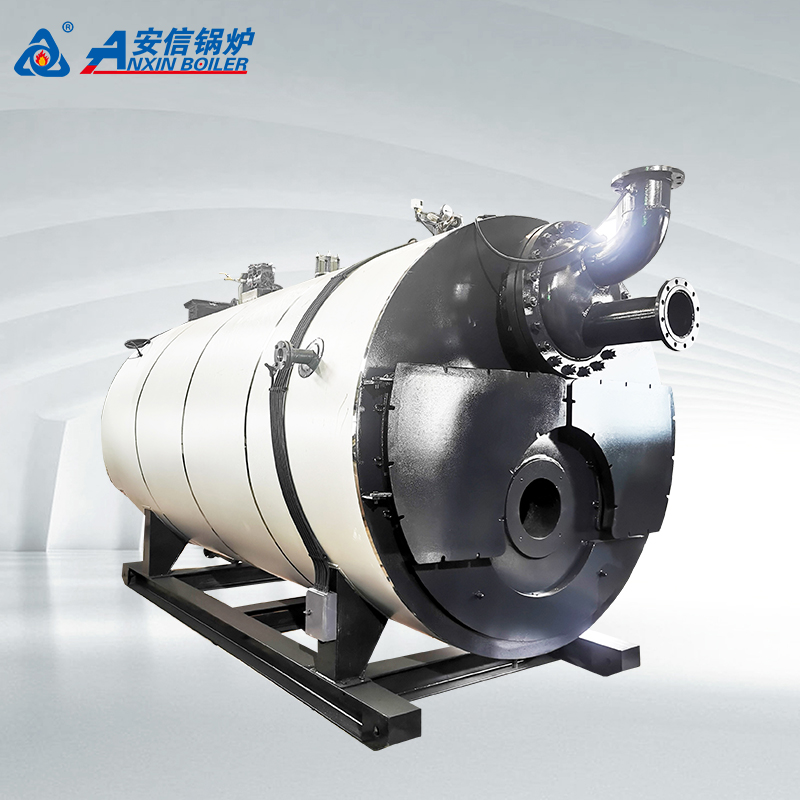

无压间接加热热水锅炉炉体采用三回程烟管锅壳式湿背结构，即炉胆和烟道组成受热面。燃料在炉胆内微正压燃烧，高温烟气沿炉胆向后经回燃室进入第一烟道管束，经压迫式前烟箱转折180°进入第二管束，再经过对流换热后排入大气。

  我们利用中心对称的三回程结构的设计思想，设计容量较大的三回程炉体，这种结构锅炉最大的特点：锅筒中心对称、全湿背式，以及极大的内胆和火箱的结构，有利于提供足够的辐射受热面。而对流受热面有第二回程和三回程的管束构成。回燃室前管板采用与炉胆连接，第二回程和第三回程转烟室构成了前烟箱，此出烟烟温已低于500℃。后烟箱烟气温度在三回程烟管充分吸热后低于150℃，然后排入大气。

  前后烟箱采用铰链式轻形结构，方便启闭检修。炉体正上方设有连体膨胀补水箱，无需再另设补水箱。内置式锅炉的上半部分内装管式不锈钢水水热交换器，用来加热流过换热器中的循环水。外置式锅炉则在炉体外部装配管式不锈钢水水热交换器，通过循环泵将炉体内热媒水加热流过换热器中的循环水，达到输出热量功能。本系列锅炉结构紧凑，安装运输方便，配备优质燃烧器和控制系统，智能化自动运行。

产品特点

1、采用优质知名品牌的电器元件，所有元件具有CCC或CE认证，使锅炉运行稳定可靠。

2、机组处于常压状态运行，简化了锅炉各项繁杂的报批手续。

3、热交换器与集箱分离，采暖水、热水分路供给，满足对采暖水、清洁热水的不同需求

4、模块化设计，高性能换热组件，机组体积小，使产品易于运输、布置和安装；在小空间内，多台机组可并联使用。

5、触摸屏显示，虚拟按键、中文及图形显示系统工况、在线操作指南、故障自诊断、全自动运行加手动操作可一用一备；实现人机对话。

6、内置经特殊处理的不锈钢或铜质换热器，换热效果好，升温快。多重自动保护装置，具有其他锅炉无法比拟的安全性。

7、锅炉整体是在常压状态下，安全可靠；炉内热媒水在运行中不进不出，在锅炉内与热交换器传热。热媒水经加热完全脱氧和软化，无腐蚀，无水垢，延长锅炉使用寿命。

8、本体下半部分同普通热水锅炉一样，由燃烧室和传热管组成；上半部装有热交换器，炉体上部装设膨胀水箱且水位自动控制。

9、机组结构紧凑，运输安装方便，节约占地，免去了换热站的设计与施工，工程费用省。
