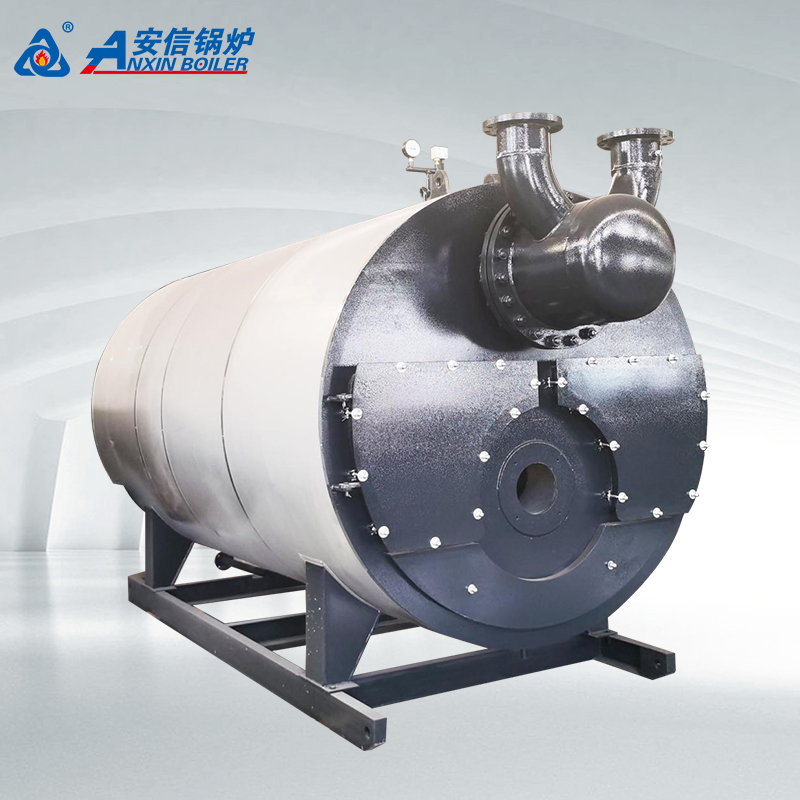

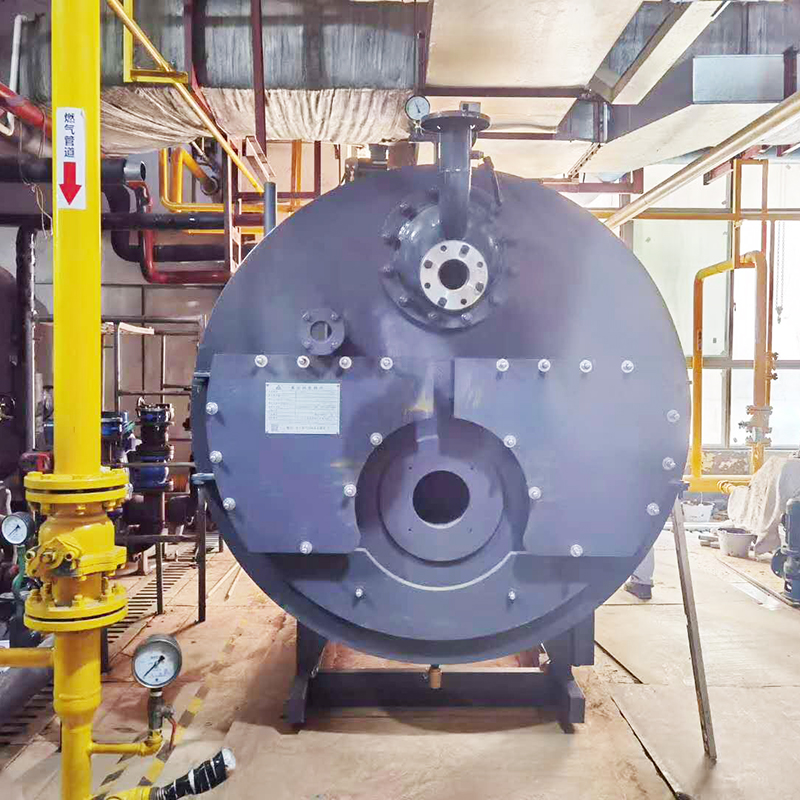

真空热水锅炉炉体内分上下两部分。其中下半部分为三回程烟管锅壳式湿背结构，即炉胆和烟道组成受热面。燃料在炉胆内微正压燃烧，高温烟气沿炉胆向后经回燃室进入第一烟道管束，经压迫式前烟箱转折180°进入第二管束，经过对流换热后排入大气。

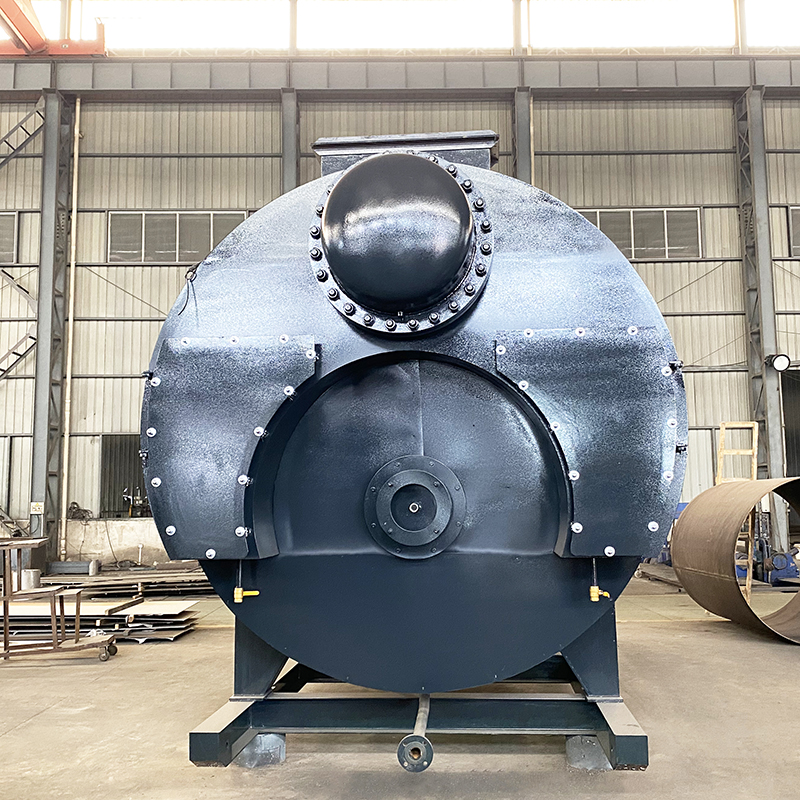

  我们利用中心对称的三回程结构的设计思想，设计容量较大的三回程炉体，这种结构锅炉最大的特点：锅筒中心对称、全湿背式，以及极大的内胆和火箱的结构，有利于提供足够的辐射受热面。而对流受热面有第二回程和三回程的管束构成。回燃室前管板采用与炉胆连接，第二回程和第三回程转烟室构成了前烟箱，此出烟烟温已低于500℃。后烟箱烟气温度在三回程烟管充分吸热后低于150℃，然后排入大气。前后烟箱采用铰链式轻形结构，方便启闭检修。上半部分为真空室（负压蒸汽室），其内装设有管式不锈钢汽水热交换器，用来加热流过换热器中的循环水。

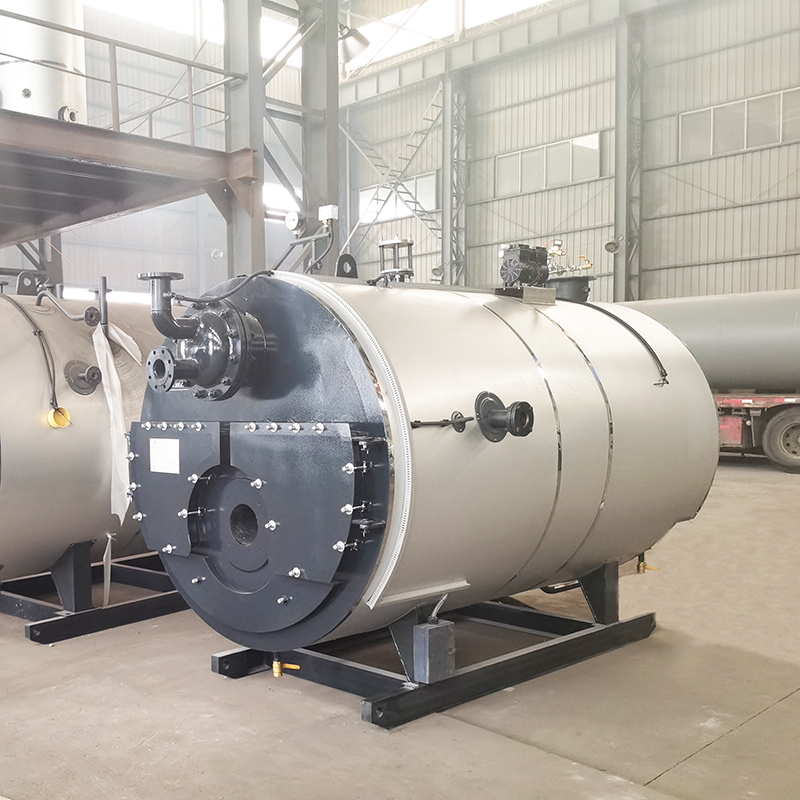

产品特点

1、真空锅炉在真空负压状态下运行，是真正不会爆炸的锅炉，安全性很好。

2、真空状态下运行，沸点低，汽化潜热（凝结潜热）换热，有效地提高了热效率。

3、炉体内储有恒量的热媒水，没有干烧危险，无腐蚀，不结垢，使用寿命长。

4、内置特殊处理的不锈钢或铜质换热器，换热效果优，升温快。

5、在锅炉本体内进行热交换，效率高。整体设计科学、合理紧凑，节约占地面积50-70%。

6、用户无须按锅炉压力容器标准年检、报批，节约费用。

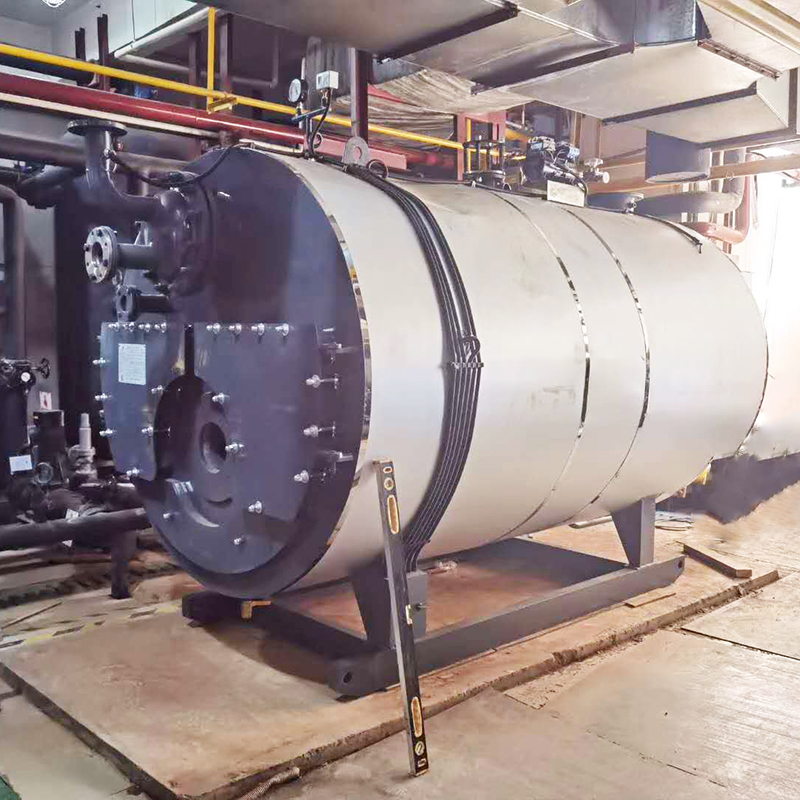

控制部分触摸屏显示，虚拟按键、中文及图形显示系统工况、在线操作指南、故障自诊断。全自动运行加手动操作可一用一备，实现人机对话。
